一、設備主要技術規格及參數
1. 型號：RTE-LX—010
2. 工作室尺寸:1200×1100×1100 D×W×H
3. SUS 304不銹鋼材質；
4. 樣品架轉速： 1--4 r /min可調
5. 擺管半徑： R400㎜ R200㎜
6. 試驗臺面尺寸： 300㎜（可根據客戶需要設計）
7. 擺管噴水孔徑： 0.8㎜ 0.4㎜
8. 擺管孔間距離： 50mm
9. 擺管噴水孔數量： R400㎜-25個 R200㎜-12個
10. 擺管擺幅： ±60°、±90°、±180°（理論值）可調
11. 每孔平均水流速度： 0.4㎜--0.07L/min 0.8㎜--0.6L/min
12. 設備電源：AC380V
13. 水壓控制：流量計
深圳市瑞泰爾箱式淋雨試驗箱廠家致力于環境可靠性試驗體系解決方案、可靠性測試、分析儀器制造銷售廠，主要用于航空航天、兵裝兵器、電工電子、郵電通信、船舶鐵路、汽車摩托車、化工冶金、質檢計量等企事業單位及大專院校和科研院所，提供按GB、GJB、IEC、MIL、DIN等標準制作各類氣候環境試驗設備，并可根據客戶的需求設計制造各類非標環境試驗設備，制造和銷售，瑞泰瑞泰試驗箱廠家鑄就了品質卓越、技術精良的品牌形象,是中國環境可靠性檢測行業早的國內外知名品牌。C2y瑞泰爾科技
一、設備主要技術規格及參數C2y瑞泰爾科技
1. 型號：RTE-LX—010C2y瑞泰爾科技
2. 工作室尺寸:1200×1100×1100 D×W×H C2y瑞泰爾科技
3. SUS 304不銹鋼材質；C2y瑞泰爾科技
4. 樣品架轉速： 1--4 r /min可調C2y瑞泰爾科技
5. 擺管半徑： R400㎜ R200㎜C2y瑞泰爾科技
6. 試驗臺面尺寸： 300㎜（可根據客戶需要設計）C2y瑞泰爾科技
7. 擺管噴水孔徑： 0.8㎜ 0.4㎜C2y瑞泰爾科技
8. 擺管孔間距離： 50mmC2y瑞泰爾科技
9. 擺管噴水孔數量： R400㎜-25個 R200㎜-12個C2y瑞泰爾科技
10. 擺管擺幅： ±60°、±90°、±180°（理論值）可調C2y瑞泰爾科技
11. 每孔平均水流速度： 0.4㎜--0.07L/min 0.8㎜--0.6L/minC2y瑞泰爾科技
12. 設備電源：AC380VC2y瑞泰爾科技
13. 水壓控制：流量計C2y瑞泰爾科技
C2y瑞泰爾科技
二、設備特點C2y瑞泰爾科技
瑞泰爾廠家制造的箱式淋雨試驗設備為標準型設備，需安裝在特設的實驗室內對產品進行人工模擬淋雨試驗，實驗室內的進水和防水設施必須安裝到位，設備可以用來考核和確定電工、電子產品，各種電器及各種照明燈具的外殼和密封件在水試驗后或在試驗期間能否保證設備和元件良好的工作性能。設備能完全模擬外界淋雨環境，充分再現外界淋雨環境對產品所造成的影響，設備人工模擬淋雨試驗，不包括有強風速的降雨，不考慮試驗樣品的溫度與雨水溫度的溫度差作用所引起的大量進水，設備可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。C2y瑞泰爾科技
C2y瑞泰爾科技
三、設備用途及總體要求C2y瑞泰爾科技
淋雨試驗箱主要是提供水霧試驗環境，符合IP防護等級IPX3-4的試驗標準，用于電工電子和燈具等C2y瑞泰爾科技
樣品的可靠性鑒定，該設備滿足GB/T4208-2008 標準和GB/T 2423.37-2006標準規定的試驗要求。C2y瑞泰爾科技
C2y瑞泰爾科技

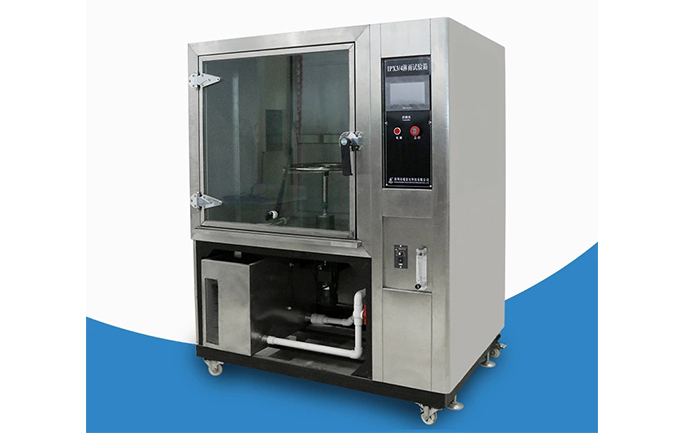

四、試驗箱結構C2y瑞泰爾科技
1. 本套箱式淋雨試驗設備選用優質不銹鋼材料加工成型。設備由箱體、擺管支架、擺管傳動機構、工作旋轉臺、電氣控制部分組成；C2y瑞泰爾科技
C2y瑞泰爾科技
2.其中箱體、控制箱體采用1.5mmSUS304不銹鋼發紋板制作。擺管立柱內部采用槽鋼焊接，保證在擺管擺動時不晃動；設備的旋轉臺樣品架、法蘭、接嘴及其它附件配件均為不銹鋼材料制作；C2y瑞泰爾科技
C2y瑞泰爾科技
2. 設備設計安裝一套直徑800㎜的擺管，擺管由不銹鋼管彎制，可以作往返擺動，同時將控制在一定流C2y瑞泰爾科技
量和壓力的水通過擺管上的噴嘴噴出，對試驗樣品進行水試驗；C2y瑞泰爾科技
C2y瑞泰爾科技
3.擺管擺動的傳動裝置設計合理，制作精密，維護方便。擺管擺動由先進的步進電機完成，轉動頻率和角度及轉盤的轉速由可編程液晶控制器自動控制，操作簡單；C2y瑞泰爾科技
C2y瑞泰爾科技
4.樣品架轉臺采用可升降裝置，呈水平方向360度旋轉。整臺設備設計合理，經久耐用，備在符合國家標準的前提下，各方面性能都穩定的基礎上更具備實用性和便于控制；C2y瑞泰爾科技
C2y瑞泰爾科技
5.設備配備了一套貯水設備以供應試驗所需擺管及旋管噴水之用，吸水電機將水箱中的水壓入管道，通過調節泄壓水閥，保持規定的流量和壓力從擺管的噴嘴噴出。C2y瑞泰爾科技
五、控制系統C2y瑞泰爾科技
1. 本套箱式淋雨設備采用可編程液晶控制器控制擺管的擺動角度、擺動頻率、轉臺的轉速，及時間循C2y瑞泰爾科技
環設定，有效保證試驗按標準運行；控制系統配備施耐德執行元器件；C2y瑞泰爾科技
2. 擺管和轉臺分別獨立的控制系統；C2y瑞泰爾科技
3. 時間設定分別控制幾個獨立的系統；C2y瑞泰爾科技
4. 進口執行元器件；C2y瑞泰爾科技
5. 無熔絲保護開關；C2y瑞泰爾科技
6. 過載、漏電、全護套式接線端子，具有自動關機等保護；C2y瑞泰爾科技
C2y瑞泰爾科技
六、設備使用條件C2y瑞泰爾科技
1. 溫度范圍：15~35℃；C2y瑞泰爾科技
2. 相對濕度：25%~75%；C2y瑞泰爾科技
3. 大氣壓力：86~106KPa（860~1060mbar）；C2y瑞泰爾科技
4. 電源要求：AC380（ ±10%）V/50HZ 三相五線制；C2y瑞泰爾科技
5. 預裝容量：4 KW。C2y瑞泰爾科技
C2y瑞泰爾科技
在這里建議大家采購箱式淋雨試驗箱的話先確定好技術參數與需求，再挑選幾家具備研發、生產實力的生產銷售廠家進行考察對比，最主要看淋雨試驗箱的性能、其次是價格因素與售后服務，這幾項合格了才是值得選擇的淋雨試驗箱廠家。C2y瑞泰爾科技
